具體參數:
型 號:ZW(Q/X)-16C
形 式:三通(合流、分流)
操作方式:氣開式、氣關式
故障位置:關閉、打開
工作溫度:-10~400℃
公差壓力:PN16、PN25
控制方式:定位器控制
閥蓋形式:標準型
連接方式:法蘭連接
法蘭標準:HG20592-97
軸封形式:波紋管密封+填料密封
執行器耐溫:0~70℃
口 徑:25~200mm
適用流體:熱油、蒸汽、熱水、水、氣體
本體材質:鑄鋼、不銹鋼
控制閥用途:
1、依工作溫度(℃)及適用流體來決定閥門的型號??刂崎y用途:
2、依流體值來決定閥門口徑。
3、依閥門前后壓差(?P)來決定執行器的型號。
氣關式與氣開式的:

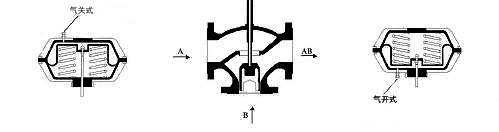

氣關式(如下圖):壓縮空氣入口在上端,通氣時閥門打開,即如圖中A與AB暢通,在平常不通氣時,A與AB之通路是關閉的,故又稱常關。
