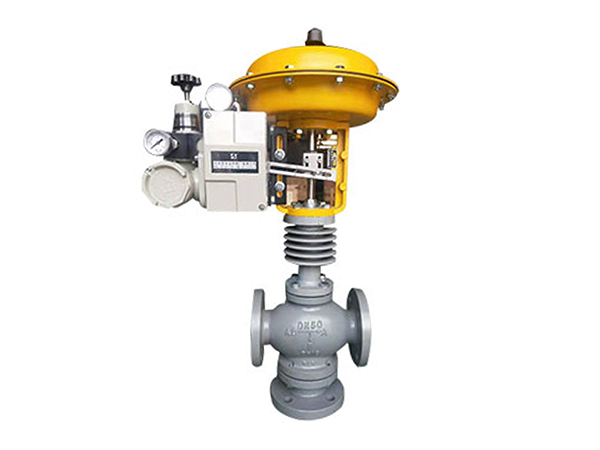

氣動調節閥的氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成。成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。下面簡單介紹一下氣動調節閥使用時的注意事項。
1.氣動調節閥安裝位置,距地面要求有一段高度,閥的上、下要留有一些空間,以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥,要保證操作、觀察和調整方便。
2.氣動調節閥應安裝在水平管道上,并上下與管道垂直,一般要在閥下加以支撐,保證穩固可靠。對于特殊場合下,需要氣動調節閥水平安裝在豎直的管道上時,也應將調節閥進行支撐(小口徑調節閥除外)。安裝時,要避免給氣動調節閥帶來附加應力,如管道與閥不同心或法蘭不平行等。
3.閥的工作環境溫度要在(-30~+ 60)℃ ,相對濕度不大于95%。因調節閥的薄膜和密封環等橡膠制品零件在低溫時易硬化變脆、高溫時老化,所以在安裝時應注意安裝位置,離開加熱爐、高溫管道。
4.氣動調節閥前后位置應有直管段,閥前后直管段長度不小于10倍的管道直徑(10D),以避免閥的直管段太短而影響流量特性。
5.氣動調節閥的口徑與工藝管道不同時,應采用異徑管連接。在小口徑氣動調節閥安裝時,可用螺紋連接。閥體流體方向箭頭應與流體方向一致。
6.要設置旁通管道。目的是便于切換或手動操作,可在不停車情況下對氣動調節閥進行檢修。
7.氣動調節閥在安裝前要去除管道內的異物,如污垢、焊渣等。
